Nach dem Einbau der Passat W8 Leuchte musste die rote
Schalterbeleuchtung natürlich noch an meine blaue Schalterbeleuchtung
angepasst werden. Wie das geht erfahrt ihr hier.Es wird nicht gezeigt wie
man die Deckenleuchte so umbaut, dass sie den Innenraum blau ausleuchtet,
sondern lediglich wie man die rote Schalterbeleuchtung der Lampe auf blau
umbaut...
Was wird benötig
- 4 x LED Blau 3mm
- Litze
- Lötkolben, Lötzinn
- Seitenschneider
- Zange
Vorbereitung
Es hat etwas gedauert, bis ich herausgefunden habe, wie man an die roten LED
kommt :)
Ich wollte versuchen die Platine abzubekommen, um dort ran zu kommen. Doch dann
ist mir aufgefallen, das man die Platine gar nicht ab machen muss! Man kommt von
unten an die LED heran.

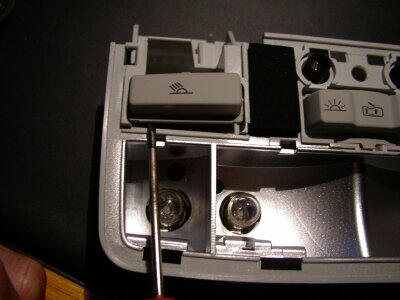

Dazu hebelt man die drei Schalter die beleuchtet sind mit einem kleinen
Schraubendreher ab. Mit der Spitze von einer Seite drunter gehen und leicht
hebeln. Andere Seite des Schalters ebenfalls.
Dann kann man schon die rote LED sehen die von unten
eingesteckt ist.

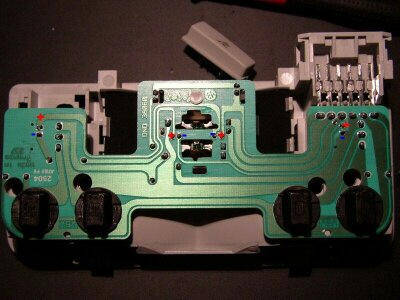

Die muss natürlich raus. Oben auf der Platine die Kontakte
der LED heiß machen und sie heraus drücken. Man kann auch die LED von unten mit
der Zange heraus ziehen.
Einbau der blauen LED
- Leselampen
Wenn die zwei roten LED der Leselampe draußen sind, kann man die blauen
einlöten. Ich habe mich für blaue diffuse entschieden, weil ich die auch schon
in meinen anderen Schaltern verbaut habe. Die blenden nicht und haben einen
schönen Blauton. Die andere Leselampe dann genauso umbauen.

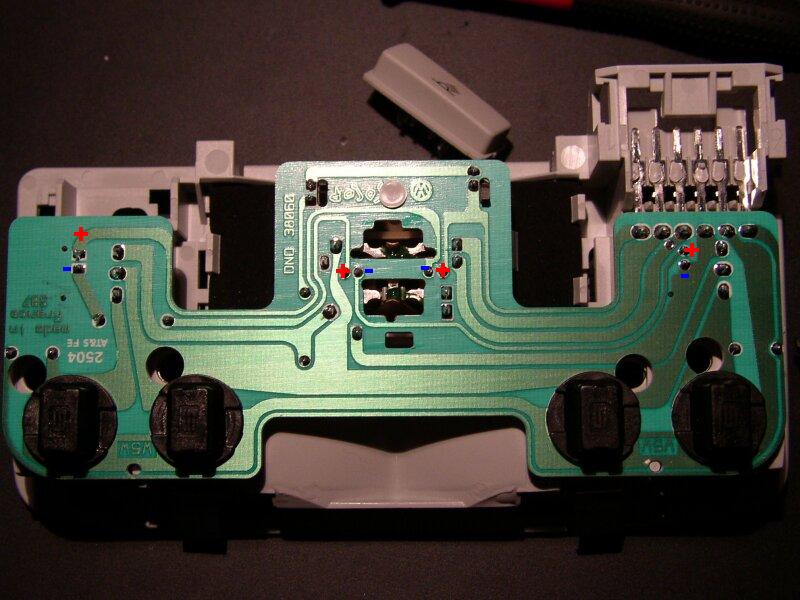

Die LED müssen wie im Bild gepolt eingelötet werden:
- Wahl Schalter

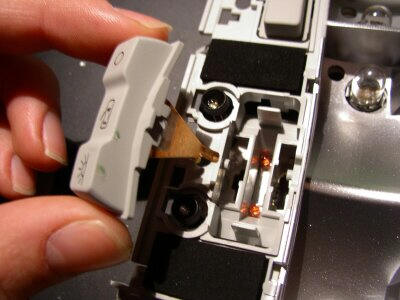

Der Wahlschalter in der Mitte der Lampe wird ebenfalls mit einem kleinen
Schraubendreher heraus gehebelt.
Auch hier wieder die LED heraus löten und durch blaue
ersetzen. Man sieht auf dem Bild schön die Löcher wo die LED eingefädelt werden
müssen. Ein bisschen Fummelarbeit...
Da die roten LED weniger Spannung brauchen als die blauen,
muss man noch eine kleine Brücke auf die Platine löten. mit der Brücke wird ein
Vorwiderstand der vor die roten LED geschaltet war überbrückt. Diesen brauchen
wir nicht mehr, da wir anstatt 2V pro LED nun 3V - 3.5V benötigen. Es kann
vorkommen, das die Beleuchtung dadurch etwas schwächer wirkt, wenn der Motor aus
ist! Das war es auch schon, viel Spaß mit der blauen Beleuchtung :D

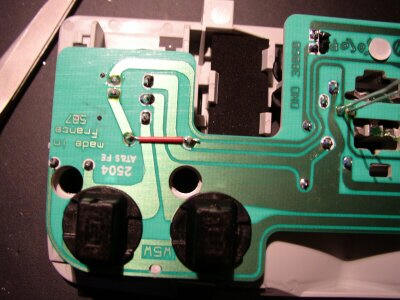

Die Brücke wird an dieser Stelle angelötet:

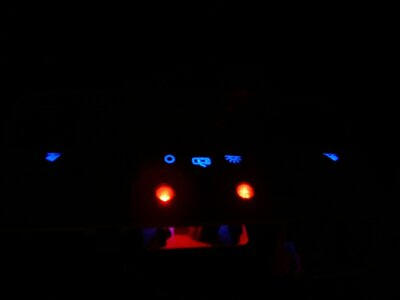

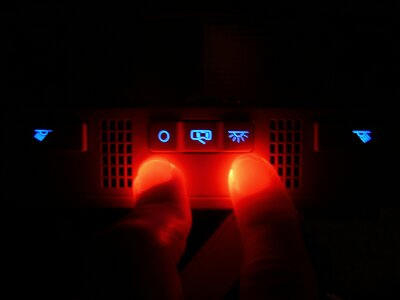

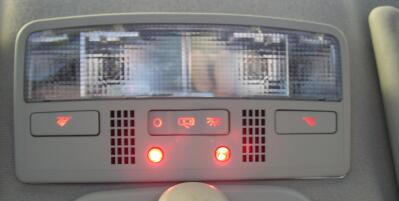

Bilder (vorher, nachher)
Ich übernehme keine Haftung für
falsche Handhabung oder Defekten an jeglichen Ihres Autos. Nachgehen der
Anleitung auf eigene Gefahr...!
|
